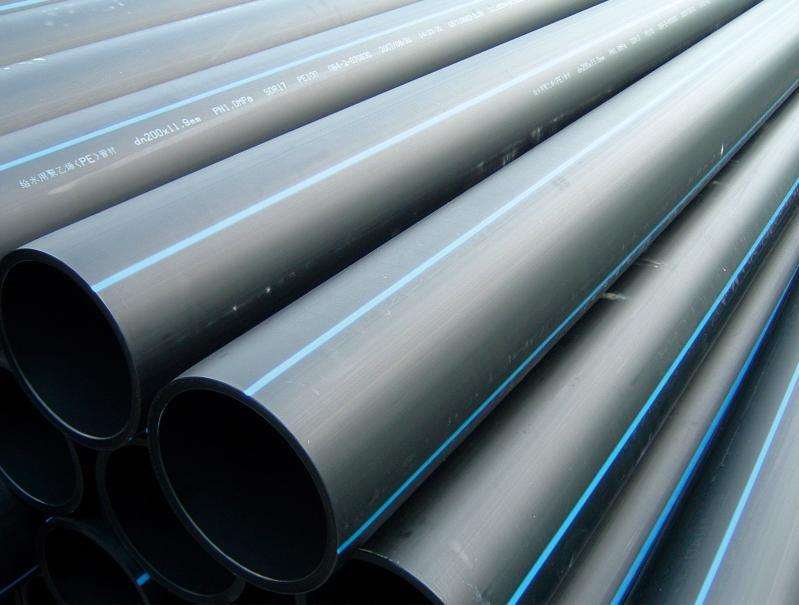

在目前的管道市場上，PE管正以很快的速度趕上並超過PVC管的消耗量。擠出模是聚乙烯管生產的重要組成部分，在生產中以及在當前或未來的項目中都要加以了解。兩種常用的擠壓模頭是螺旋芯模和篩籃模。兩個模頭單獨討論，供參考。

在管材擠出生產線中，無論是聚氯乙烯管還是聚乙烯管，都對產品質量起著至關重要的作用。其作用是使擠出機擠出的熔體均（jun1）勻地通過整個截麵。適應擠出產品要求，對整個生產線的效率和經濟性起決定性作用的管材。頭部的兩個基本要求是：

1、模具須與加工材料相適應。

2、模具須嚴格按照擠出量和管材截麵尺寸進行設計。

一、聚烯烴的發展

聚烯烴的擠出已從支撐式擠出發展到螺旋模和篩籃模。其目的是盡可能消除模具支架引起的夾線，使進入模具的材料混合均勻，熔體更加均勻。

1。打破

該模具的分流部分為支架式，生產小直徑管的模具為十字支架式，生產大直徑管的模具多為六、八杆。缺點是，如果壓縮段前麵的壓力太小，合並線有時會消除得不太好。所以須有足夠的壓力來融合這些分離的能量流。這需要一個相對高強度的結構，所以模具的總重量是非常高的。這通常用於聚氯乙烯管的擠壓。

2。托板壞模

簡單的方法是在支架後麵放置一塊破碎的板，支架引起的幾個物流被分成許多較小的物流。因此，機械應力從支架部分向前移動，大量的小料流在很大程度上消除了夾緊線。這種聚乙烯主要用於生產低密度聚乙烯和小直徑管道。我公司在西昌生產的低密度聚乙烯排水灌溉管模具，過去都是這種模具。現在這個孩子已經被淘汰了，在一些小的私人因素中安靜地使用。

3。螺旋芯模和篩籃模

中高密度聚乙烯管生產中，很少使用斷板支架。螺旋芯模和篩籃是應用廣泛的。這兩種類型的鼻子解決了消除夾線的問題。螺旋芯軸的芯部即螺旋芯軸，而七筐的芯部即管內有大量的孔，即網垛。現對這兩種常用模具的結構和工作原理分別作了說明。

二。螺旋芯模結構及工作原理

螺旋芯模又稱螺旋分流模。對於螺旋分流模具，流入模具的熔體首先通過分流係統在模具周圍分流，其中一些分流係統是星形孔或其他分流係統。然後，熔體進入一個螺旋通道，圍繞核心模具的外部。螺旋槽的深度隨著接近模具出口而減小。同時，芯模與模腔之間的間隙逐漸增大。在本節中，物料流中存在軸向和徑向流動的重疊。沿模具出口方向，徑向流動比例減小，軸向流動比例不斷增加，沿軸向全部熔化。這樣，導水機構的流痕在管段周圍均勻分布，不存在局部強度損失。

影響管段熔液導流質量的因素很多。這些因素包括模具的幾何尺寸，如流道的數量、流道的扭轉角、螺杆的螺距、槽的深度和寬度、間隙的寬度、加工的原材料，特別是粘度、擠壓體積和材料。溫度。借助計算機程序和操作人員的經驗，可以對螺旋分流器進行優化，以滿足特定的應用範圍。在這種情況下，壁厚分布非常均勻。除了消除送料線外，模具還具有以下優點：

1。機械應力和熱應力較低，產品具有良好的機械強度。

2。結構堅固，因此適用於高粘度物料的擠出，同時模具的拆裝和操作方便。

3。在芯棒上鑽孔容易，使用內冷卻係統也容易。

這些優點使得螺旋芯模的應用越來越廣泛。

這種模具的缺點是，由於其結構比較複雜，這種模具對原材料的變化更為敏感。即使粘度和流變特性的微小變化也會導致螺旋中的流動。

管道直徑的變化也有類似的影響。因此，要設計螺旋線的幾何形狀，使模具具有盡可能寬的加工範圍，以適應不同的材料和擠出量。

三、篩籃模具結構及工作原理

在篩籃模具上，物料流首先通過支架或帶有多個星形孔的物料流分流係統。然後，熔體流過多孔區。這個元素，即篩籃，其中的物料流不沿軸線流動，而是通過徑向從內向外流動。由於篩籃有一定的長度，因此當機頭直徑較小時，它提供了較大的溢流麵積。因此，多孔區的壓力隨著鼻孔尺寸的減小而減小。在篩籃段，熔融物料的流動方向發生兩次改變，然後變成軸向流動。由於單流混合良好，熔體更加均勻。

通過阻塞單元及其相鄰的弛豫緩衝，實現了材料流動的融合。由於篩筐橫截麵積大，篩筐頭部壓力明顯低於其他結構形式。由於材料受力小，溫度低，擠壓體積容易增大。這種模具的優點是適應性強，即使在擠出量大的情況下，也能實現良好的均勻化。隨著管道直徑、壁厚、聚乙烯材料類型、材料粘度和背壓的變化，可以生產出優質的管道。該模具的缺點是，在生產過程中，由於所有材料的熔化、清洗和拆卸都不如螺旋芯模好、方便。

總之，這兩種模具各有優缺點。建議在選用PE管模具時，應吸取其長處，彌補其不足，並根據自己的生產條件進行選擇。原料等級不固定，產量大。在清洗和拆卸模頭時，不改變管的顏色，盡量選用篩籃模。管道壁厚均勻，原材料等級固定。當管道顏色經常改變，模具清洗和拆卸時，螺旋芯模是不錯的選擇。
