幹冰清洗機（jī）在陶瓷文物清洗修複中的實際（jì）應用效果

在幹冰清洗文物（wù）的實際（jì）應用中，有許多因素會影響到效果，例（lì）如不（bú）同器物的硬度不（bú）同，瓷器的釉（yòu）層不同，釉上彩的彩料過於脆弱。之前蘑菇视频在线观看免费介紹了《高質量陶瓷文物（wù）清洗設備（bèi）—幹（gàn）冰清洗機（jī）》，下麵主（zhǔ）要介紹幹冰清洗機在陶瓷文（wén）物清（qīng）洗修複中的實際應用效果。

蘑菇视频在线观看免费采用了一隻嘉慶道光時期的青花瓷器，燒造工藝比較成熟，瓷胎結合縝密，釉麵厚度適中。來源於私人（rén）收藏（cáng），胎體約厚50 mm，釉質較好（hǎo），汙跡表（biǎo）麵有一層雜質（zhì）與油脂，並且使用環氧樹脂進行修補（bǔ）過，該器物已經做過老（lǎo）化實驗，樹脂呈現黃色，適宜（yí）作為清洗實驗（yàn）的對象。

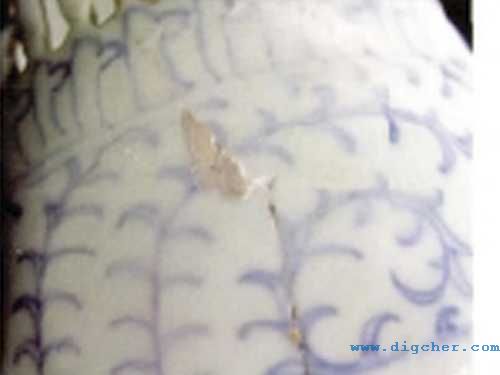

操作人員做好防護措施（shī）後，由一人按住（zhù）實驗的器物，一人進行（háng）幹冰噴射，幹冰的噴射量由小至大，並且改變噴射角度（dù），由60°到90°，尋找最（zuì）佳（jiā）噴射角（jiǎo）度，最終在90°時達到最佳（jiā）效果。當幹冰（bīng）量輸出量達到一定量（liàng）時，整個器物受到冷（lěng）卻降溫的影響，環（huán）氧樹脂的強度變低，並借助幹冰升華引起的爆破，可以直觀地看到環氧樹脂形態的變化。

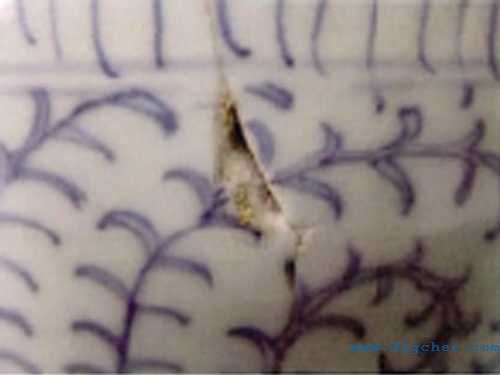

經過10分鍾的清洗實驗，最終清洗效果顯而易見(見上圖)，大部分的（de）環氧樹脂剝落，與器物分離（lí）。若實驗繼續進行應該能徹底清除餘下的雜質。在200倍電子顯（xiǎn）微鏡（jìng）觀察下，去除環（huán）氧樹脂前後的對（duì）比效果顯而易見。

幹冰清除汙跡（jì）後，高（gāo）速衝擊的幹冰顆粒可能會對器物造成一定破壞，尤（yóu）其底材硬（yìng）度不高，在瓷（cí）器類文物清洗工作中，可能在釉層留下磨損痕跡。隨後蘑菇视频在线观看免费在電子顯微鏡的觀察下發現，瓷器釉麵在清洗前與清洗後（hòu）基本沒有變化，表麵僅有日常磨（mó）損的痕跡。

實際證明，幹冰清洗機效果拔群，以肉眼及顯微鏡觀察（chá），器物（wù）表麵老化的環氧樹脂基本已經剝離，部分汙跡也已（yǐ）經清除，但更深層次的汙跡尚未清除。此實驗為文物清洗階段（duàn）提供了新的選擇，提高了工作效率，一般去除環氧樹脂需要24小時以上的試劑浸泡，而新（xīn）技術將時間縮短（duǎn）至10多分鍾。幹冰清洗機非常（cháng）環保高效，清洗完畢後隻剩下剝（bāo）離的汙跡，無任何副產品。

需要注意的是，幹冰在破壞環氧樹脂結構時，需足夠強大的壓（yā）強支持，以及更長的清洗時間，對文物底材的衝擊力，需（xū）充分（fèn）的評估與實驗，才能應用於不同種類的器物（wù）表麵。
